Hexta Auto Transformer
Hexta Auto Transformer beroperasi pada frekuensi 50/60 Hz dan siap memenuhi tingkat efisiensi tertinggi dalam kebutuhan listrik. Tersedia berbagai ukuran trafo auto, mulai dari 1 KVA hingga 1000 KVA yang bisa disesuaikan dengan kebutuhan customer.
PT. Hexta Yoritsu Indonesia menawarkan trafo tipe dry yang hanya membutuhkan perawatan minimal, tetapi juga memastikan keamanan lingkungan dan masa pakai yang lama. Sebagai perusahaan yang telah bersertifikat ISO-9001, transformer Hexta menjamin daya tahan dan kualitas terbaik dengan garansi Premium 2+2 tahun dan opsi tambahan yang tersedia.
MODEL
Trafo Auto adalah trafo listrik dengan satu gulungan yang berfungsi sebagai bagian dari gulungan primer dan sekunder. Gulungan dapat memiliki beberapa tap, di mana setiap tap dirakit sepanjang gulungan sesuai dengan load voltage yang berbeda. Namun, untuk performa terbaik, satu tap sangat disarankan. Sumber listrik dan beban dihubungkan kepada dua tap, di mana salah satu tap di ujung gulungan adalah sambungan common.
Trafo Auto adalah perangkat listrik yang ekonomis dan ringkas untuk menghubungkan peralatan listrik ke sumber daya atau voltage yang berbeda. Aplikasi khusus dari auto transformator adalah motor/mesin industri, pemanas listrik dan pendingin udara.
Features :
- Primary & Secondary Voltage options available
- Low Iron Losses
- Low Copper Losses
- Low Noise
- Display Output : Voltmeter Analogue & Pilot Lamp RST
- No Fan required, Convention Cooled
- Insulation class E
- Protection class IP00 & IP11
- Easy & fast installation
- Small footprint
- ISO-9001 Quality Certification
- 2 Years Warranty with extended options
HEXTA TRANSFORMER HIGHLIGHT :
- Upper Clamp coated with powder coating.
- Bottom Clamp coated with powder coating.
- Winding with high quality machine.
- High quality Terminal (Bolt-Nut) Connection
- Imported Terminal Bolt Connection
- Durable bobbin for wire moulding and protection.
- Base equipped with rigid chasiss and wheel.
Technical data SI3TA-S1 ~ SI3TA-S250
| CODE NUMBER | RATED POWER | DIMENSIONS (mm) | WEIGHT | ||||
|---|---|---|---|---|---|---|---|
| KVA | L | W | H | H1 | H TOTAL | Kg | |
| SI-3TA-S1 | 1 | 320 | 270 | 370 | 15 | 385 | 32 |
| SI-3TA-S2 | 2 | 320 | 270 | 370 | 15 | 385 | 32 |
| SI-3TA-S3 | 3 | 320 | 270 | 370 | 80 | 450 | 33 |
| SI-3TA-S5 | 5 | 440 | 280 | 500 | 80 | 580 | 46 |
| SI-3TA-S7.5 | 7.5 | 440 | 280 | 500 | 80 | 580 | 46 |
| SI-3TA-S10 | 10 | 440 | 280 | 500 | 80 | 580 | 58 |
| SI-3TA-S15 | 15 | 480 | 350 | 600 | 80 | 680 | 77 |
| SI-3TA-S20 | 20 | 480 | 350 | 600 | 80 | 680 | 85 |
| SI-3TA-S25 | 25 | 480 | 350 | 600 | 80 | 680 | 86 |
| SI-3TA-S30 | 30 | 500 | 400 | 680 | 100 | 780 | 109 |
| SI-3TA-S35 | 35 | 500 | 400 | 680 | 100 | 780 | 116 |
| SI-3TA-S40 | 40 | 550 | 450 | 700 | 100 | 800 | 126 |
| SI-3TA-S45 | 45 | 550 | 450 | 700 | 100 | 800 | 138 |
| SI-3TA-S50 | 50 | 650 | 480 | 800 | 100 | 900 | 152 |
| SI-3TA-S60 | 60 | 650 | 480 | 800 | 100 | 900 | 176 |
| SI-3TA-S75 | 75 | 650 | 480 | 800 | 100 | 900 | 191 |
| SI-3TA-S100 | 100 | 760 | 520 | 900 | 150 | 1050 | 279 |
| SI-3TA-S125 | 125 | 760 | 520 | 900 | 150 | 1050 | 396 |
| SI-3TA-S150 | 150 | 860 | 650 | 1050 | 100 | 1150 | 512 |
| SI-3TA-S200 | 200 | 860 | 650 | 1050 | 100 | 1150 | 523 |
| SI-3TA-S250 | 250 | 860 | 650 | 1050 | 100 | 1150 | 677 |
All dimensions are subject to undergo some modifications.
Hexta Transformer with its constant development reserves the right to modify the above dimensions without notice.
Enclosure Technical Data
| Index Protection | IP-21 |
| Material | SPHC 1.2~2mm |
| Treatment | Anti Rust |
| Finishing | Powder coating |
| Enclosure color | RAL 7031 |
Rated Voltage, Single or Dual/Multi Tap Transformer
| Single Tap | Dual – Multi Tap | |
|---|---|---|
| Rated Input Voltage | 380V ~ 400V | 380/220V~400/231V |
| Rated Output Voltage | 200V ~ 220V | 220/127V~200/115V |
General Data
| Rated power | from 1 kVA to 250 kVA |
| Insulation class | class B & F/H (Optional) |
| Temperature rise | 80° C |
| Ambient temperature | 40° C (maximum) |
| Protection degree | IP-21 |
| Test voltage | 4,2 KV/1 mins |
Single or Multiple tap options

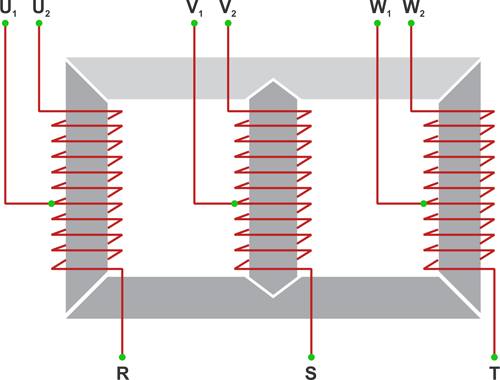

Di bawah ini adalah gambar konstruksi transformator tiga fasa dengan single tap, dual/multi dan multi tap .
Arus listrik dapat mengalir dari primer ke sekunder atau sekunder ke primer.
Semua Hexta Trafo diproduksi sesuai dengan standar SPLN. Hexta Trafo dirakit sesuai dengan standar manajemen mutu ISO 9001:2015.
Hexta Trafo juga membantu pelanggan dengan keamanan. Kami menggunakan sistem kualitas kami sendiri, yang dapat disesuaikan dengan keinginan dan kebutuhan pelanggan.
Choose Your Transformer Tap Type
A Single or Multi Tap Transformer is a step up or down transformer that has single or multiple taps on either the primary winding or the secondary winding. A Single or Multi Tap Transformer provides flexibility in your input and output voltage requirements.
